锻钢Y型截止阀锻钢Y型截止阀
"Y"型锻钢阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀體与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀體与阀盖用螺纹连接,内压自密封环密封.可设计成"Y"型阀的有截止阀和止回阀.
"Y"型阀设计结构和特征
"Y"型截止阀和止回阀阀门符合ANSI B16.34.检验与测试按API598,标记按MSS-SP-25.
采用以下结构：
全径和缩径
升降式和球式止回阀
按需内置弹簧
可拆卸实习阀瓣
自定义压板压套式
整體式上密封座
明杆支架型(OS&Y)
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换為针型、节流型、球型、止回型
相关压力：
·800LB
·900LB～2500LB
·800LB

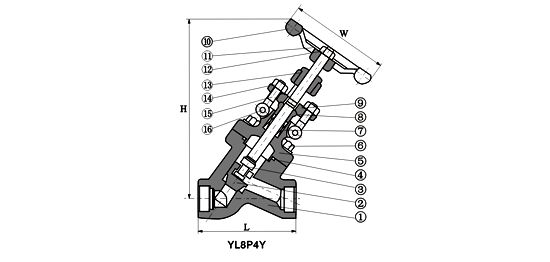

锻钢“Y”型 截止阀 800Lb
标准材质细表
序号 零件名称 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 阀體 A105 A182F22 A182F304(L) A182F316(L) 2 阀瓣 A276420 A276304 A276304(L) A276316(L) 3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L) 4 垫片 316夹柔性石墨 316夹PTFE 5 阀盖 A105 A276 304 A182F304(L) A182F316(L) 6 螺栓 A193B7 A193B16 A193B8 A193B8M 7 填料 柔性石墨 PTFE 8 填料压套 A276410 A182F304(L) A182F316(L) 9 填料压板 A216WCB A351CF8 10 手轮 A197 11 铭牌 SS 12 螺母 A1942H A1944 A1948 A1948M 13 阀杆螺母 A276410 14 螺母 A1942H A1944 A1948 A1948M 15 活节螺栓 A193B7 A193B16 A193B8 A193B8M 16 销钉 柔性石墨 PTFE 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)
NPS 1/2＂ 3/4＂ 1＂ 11/4＂ 11/2＂ 2＂ L 98 111 120 140 140 170 H（开） 175 215 254 305 305 365 W 100 125 160 160 180 200

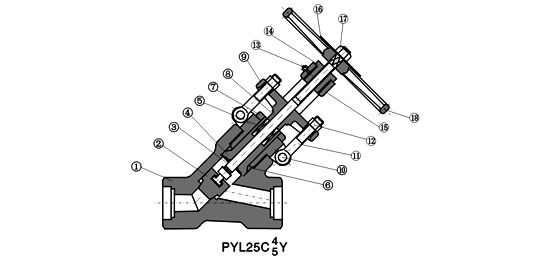

锻钢“Y”型自密封截止阀 900Lb～2500lb
标准材质明细表
序号 零件名称 CStoASTM AStoASTM SStoASTM A105 A182F22 A182F304(L) A182F316(L) 1 阀體 A105 A182F22 A182F304(L) A182F316(L) 2 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L) 3 阀杆 A182 F6 A182F304(L) A182F316(L) 4 密封螺母 A105 A182F304 A182F304(L) A182F316(L) 5 填料 柔性石墨 PTFE 6 密封圈 F182F304L A182F316(L) 7 提升螺母 A1942H A1944 A1948 A1948M 8 填料压套 A276 420 A182 F304 9 填料压板 A216WCB A351CF8 10 销钉 A276420 A182F304 11 活节螺栓 A193 B7 A193B16 A193B8 A1983 B8M 12 螺母 A1942H A1944 A1948 A1948M 13 油嘴 A105 A182F22 A182F304（L） A182F316（L） 14 阀杆螺母 A276 F410 15 阀盖 A105 A182F22 A182F304（L） A182F316（L） 16 铭牌 SS 17 锁紧螺母 A1942H A1944 A1948 A1948M 18 手轮 A197 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)
NPS 1/2" 3/4" 1" 11/4" 11/2" 2" L 900Lb-150Lb 140 140 140 178 178 216 2500Lb 186 186 186 232 232 279 H(开) 333 333 332 408 406 524 W 125 125 160 160 180 200 阀门订購流程
1. 客户可将采購清单直接拨打咨询热線：0577-66999288 66992988 66998388 。
2. 我司收到客户采購清单后為客户提供阀门型号、选型与报价（价格清单）。
3. 具體事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构長度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来電详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
